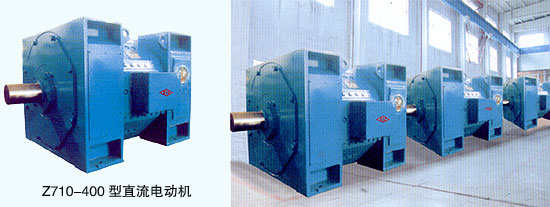

z710型直流電動機

發布日期:2022-12-24 11:49 來源:未知

一、概述
    Z710型直流電動機是我公司新開發的Z系列直流電機,其中心高為770毫米。由于Z710型電機的結構及性能有其獨特性,與Z系列中型直流電機有一定差別。
二、使用條件
    1.電機可以安裝在環境條件比較惡劣的場合,但必須選擇正確的冷卻方法和防護等級,以保持電機內部的清潔。
    2.電要的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。
    3.電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等,應另行協議。
    4.電機的額定功率是指在海拔不超過1000米,環境空氣溫度不超過40c的條件下。
    5.電機的供電電源采用靜止整流電源,也可采用直流發電機電源。
三、型號說明

四、產品結構特點
    本電機的機座采用多角形疊片結構,具有體積小、重量輕等優點,適用可控硅整流電源。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力浸漬處理(VP”,使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電樞鐵心由硅鋼片疊裝而成,具有良好的導磁性能 電機采用滾動軸承,運行穩定。本電機的安裝型符合GB997和IEC34-7《電機結構及安裝形式代號》
標準IM1001  端蓋式軸承,底腳安裝,水平放置,圓柱形單軸伸
可派生IM1002端蓋式軸承,底腳安裝,水平放置,圓柱形雙軸伸
    電機的防護等級根據GB4942.1和IEC34-5《電機外殼防護分級》標準,標準電機的外殼防護等級有IP22和IP44兩種。電機冷卻方法根據GB1993和IEC34—6《電機冷卻方法》標準。標準電機有ICl7、IC37和ICW37A86三種。用戶如需其他防護等級、冷卻方法可另行協商。本電機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。
五、產品性能
    1、本電機的定額為連續工作方式(SI)。
    2、本電機的標準額定電壓有440V、660V、750V三種。
    3、本電機的勵磁方式為他勵,勵磁繞組有四個引線端子,分為兩組兩組串聯時勵磁電壓為220V,并聯時勵磁電壓為110V。電機的實際勵磁電壓,應以電機實際勵磁電流達到額定值為準,本電機允許強行勵磁,強勵電壓不得超過500V。強勵時,勵磁電流可瞬時略超過額定勵磁電流,但勵磁電流穩定后,不得超過。
    4、本電機的過載能力:
    第一類直流電機(A類)能承受下表所規定的短時(一分鐘)過載。

基速的百分數 額定電流的百分數
偶爾使用 經常使用

100
200
300以上

200
160
140

175
150
125

第二類直流電機(B類)能承受下表所規定的短時(一分鐘)過載。
基速的百分數 額定電流的百分數
偶爾使用 經常使用

100
200
300以上

200
200
175

175
160
140

    第二類直流電機(B類)應能承受下列連續負載:
    (1)在額定電樞電壓和額定轉速范圍內帶115%額定功率負載連續運行,在此負載下,溫升將較高,其他特性可能與額定條件下運行的規定不同。
    (2)在額定電樞電壓和額定轉速范圍內,在額定負載連續運行后,緊接著以125%額定功率負載運行二小時,溫升不超過規定數值,其他性能可能與額定條件下運行的規定值不同。
    * 偶爾使用的短時過載能力是指很少發生或在緊急情況下,電機在一分鐘內承受超過連續額定負載的能力,建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定。
    ** 經常使用的短時過載能力是指作為正常工作周期的一部分,電機反復承受超過額定負載的能力。
    *** 短時過載運行之后,必須輕載運行,使電機整個負載周期的負載均方根值不超過其連續定額。
對第二類直流電機(B類),偶爾使用時過載倍數允許達到2.5倍(在額定基速時),時間不超過15秒(但需與本公司協商)。
    5、電流變化率
    在所有轉速及負載下,電機的電流變化率(di/dt)允許達200倍額定電流/S。
    6、噪聲振動
    本電機的《噪聲測定方法及限值》符合GBl0069.3國家標準。
    本電機的《振動測定方法及限值》符合GBl0068.2國家標準。
六、容量選擇
    第一類直流電機(A類):
    這類電機的詳細數據見技術數據表,用戶可以根據所需的容量,轉速和電壓等選定電機的型號和規格。
    第二類直流電機(B類):
    這類電機的功率、電流等技術數據要比A類技術數據表中的值低,但具體數值要由用戶和制造公司商定。
    本電機除技術數據中所列出規格外,用戶可以根據具體需要和制造公司協商,派生出其他規格直流電機。

七、技術數據(A類)

Z710-320適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號 額定電壓下的轉速 功率 額定
電流
效率 最大
轉速
勵磁
功率
轉動
慣量
通風
440V 660V 750V 風量 風壓
1 480     800 1963 92.6 1100 8.5 289 4.0 0.85
2 560     1000 2473 93.3 1100 10 296 4.6 1.08
3   530   1000 1621 93.4 1100 10 289 4.4 1.0
4   745   1250 2021 93.7 1200 8.4 289 5.1 1.3
5     645 1250 1775 93.9 1100 9.8 296 5.0 1.26
6   860   1500 2423 93.8 1100 8.7 296 6.0 1.75
7     845 1500 2129 93.9 1200 8.2 289 5.9 1.7

Z710-400適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號 額定電壓下的轉速 功率 額定
電流
效率 最大
轉速
勵磁
功率
轉動
慣量
通風
440V 660V 750V 風量 風壓
1 380     800 1967 92.4 1000 9.3 337 4.2 0.93
2 445     1000 2440 93.2 1000 10.9 344 4.7 1.13
3   422   1000 1624 93.3 1000 10.6 337 4.6 1.08
4   590   1250 2019 93.8 1100 8.7 337 5.1 1.3
5     515 1250 1774 93.9 1000 10.5 344 5.1 1.3
6   690   1500 2418 94 1000 9.13 344 5.9 1.7
7     680 1500 2125 94.1 1100 8.5 337 5.7 1.6

Z710-500適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號 額定電壓下的轉速 功率 額定
電流
效率 最大
轉速
勵磁
功率
轉動
慣量
通風
440V 660V 750V 風量 風壓
1 305     800 1975 92.1 800 10.4 397 4.4 1.0
2 360     1000 2446 92.9 800 11 404 4.8 1.17
3   337   1000 1625 93.2 800 11.6 397 4.7 1.13
4   470   1250 2021 93.7 1000 10.1 397 5.2 1.35
5     410 1250 1777 93.8 800 11.4 404 5.2 1.35
6   550   1500 2419 94 800 10.6 404 6.0 1.75
7     530 1500 2125 94.1 1000 10.9 397 5.8 1.65

Z710-630適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號 額定電壓下的轉速 功率 額定
電流
效率 最大
轉速
勵磁
功率
轉動
慣量
通風
440V 660V 750V 風量 風壓
1 240     800 1988 91.4 700 11.9 475 4.8 1.17
2 280     1000 2458 92.5 700 13.3 482 5.3 1.4
3   268   1000 1633 92.8 700 12.7 475 5.0 1.26
4   370   1250 2027 93.4 800 11.8 475 5.5 1.49
5     325 1250 1783 93.5 700 12.7 482 5.5 1.49
6   435   1500 2425 93.7 700 12.1 482 6.3 1.92
7     430 1500 2129 93.9 800 11.1 475 6.0 1.75

Z710-800適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號 額定電壓下的轉速 功率 額定
電流
效率 最大
轉速
勵磁
功率
轉動
慣量
通風
440V 660V 750V 風量 風壓
1 185     800 2008 90.5 550 14.5 576 5.5 1.49
2 220     1000 2477 91.7 550 14.2 583 5.8 1.65
3   210   1000 1645 92.1 550 13.7 576 5.5 1.49
4   290   1250 2038 93 700 13.6 576 6.1 1.81
5     255 1250 1793 92.9 550 13.8 583 6.0 1.75
6   345   1500 2436 93.3 550 13.4 583 6.8 2.21
7     325 1500 2138 93.3 700 13.6 576 6.5 2.03

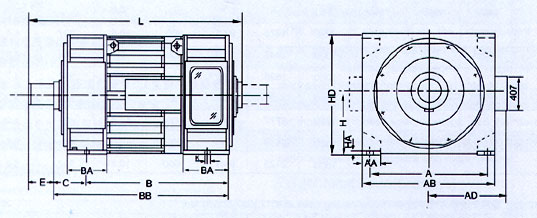

八、外形圖和安裝尺寸表
管道通風(IC17)
半管道通風(IC37)

型號 主要尺寸 底腳尺寸 軸伸
尺寸
出線盒
尺寸
H    L    C   HD A B K HA AB BB AA BA BA’ D E AD
Z710-320 710 1890 355 1415 1400 1120 56 40 1540 1610 200 475 535 250 410 1028
Z710-400 710 1970 355 1415 1400 1250 56 40 1540 1690 200 475 535 250 410 1028
Z710-500 710 2070 355 1415 1400 1250 56 40 1540 1790 200 475 535 250 410 1028
Z710-630 710 2250 355 1415 1400 1400 56 40 1540 1920 200 475 535 250 410 1028
Z710-80 710 2420 355 1415 1400 1600 56 40 1540 2090 200 475 535 250 410 1028

帶背包式、空冷卻器(ICW37A86)

型號 主要尺寸 底腳尺寸 軸伸
尺寸
出線盒
尺寸
冷卻器尺寸
H L C HD A B K HA AB BB AA BA BA’ D E AD LA AE HV
Z710-320 710 1890 355 1415 1400 1120 56 40 1540 1610 200 475 535 250 410 1028 2390 1830 3044
Z710-400 710 1970 355 1415 1400 1250 56 40 1540 1690 200 475 535 250 410 1028 2470 1830 3044
Z710-500 710 2070 355 1415 1400 1250 56 40 1540 1790 200 475 535 250 410 1028 2500 1830 3044
Z710-630 710 2250 355 1415 1400 1400 56 40 1540 1920 200 475 535 250 410 1028 2630 1830 3044
Z710-80 710 2420 355 1415 1400 1600 56 40 1540 2090 200 475 535 250 410 1028 2800 1830 3044
